Вентилируемый фасад из керамогранита

Фасадные системы крепления керамического гранита на здания

Лучшее качество керамогранита — это феноменальная прочность. Керамический гранит способен выдерживать арктические морозы и зной экватора, ему не страшны механические повреждения и воздействие химически активных веществ, он экологичен, долговечен и относительно не дорогой. Поэтому вентилируемые фасады из керамогранита одни из самых популярных на сегодняшний день.

Специально для монтажа керамогранита была разработана вентилируемая фасадная система Альт-фасад 01, в которой используются: вертикальная оцинкованная, горизонтально-вертикальная и система крепления НВФ в межэтажные плиты перекрытия. Универсальность данных систем вентфасада для керамогранита состоит в том, что возможно их комбинированное применение для ускорения сроков производства работ и удешевления стоимости квадратного метра фасада. Благодаря надежной конструкции, простоте сборки и сравнительно невысоким ценам вентилируемые фасады из керамогранита являются наилучшим выбором при реконструкции и строительстве зданий.

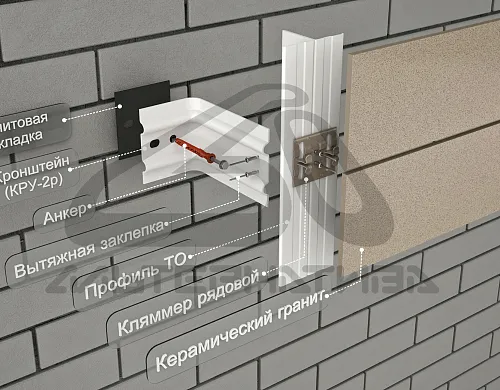

Вентилируемый фасад из керамогранита с горизонтально-вертикальной системой крепления

Подробнее

Вентилируемый фасад из керамогранита с допустимым вылетом фасада до 350 мм и применением утеплителя до 250 мм

Подробнее

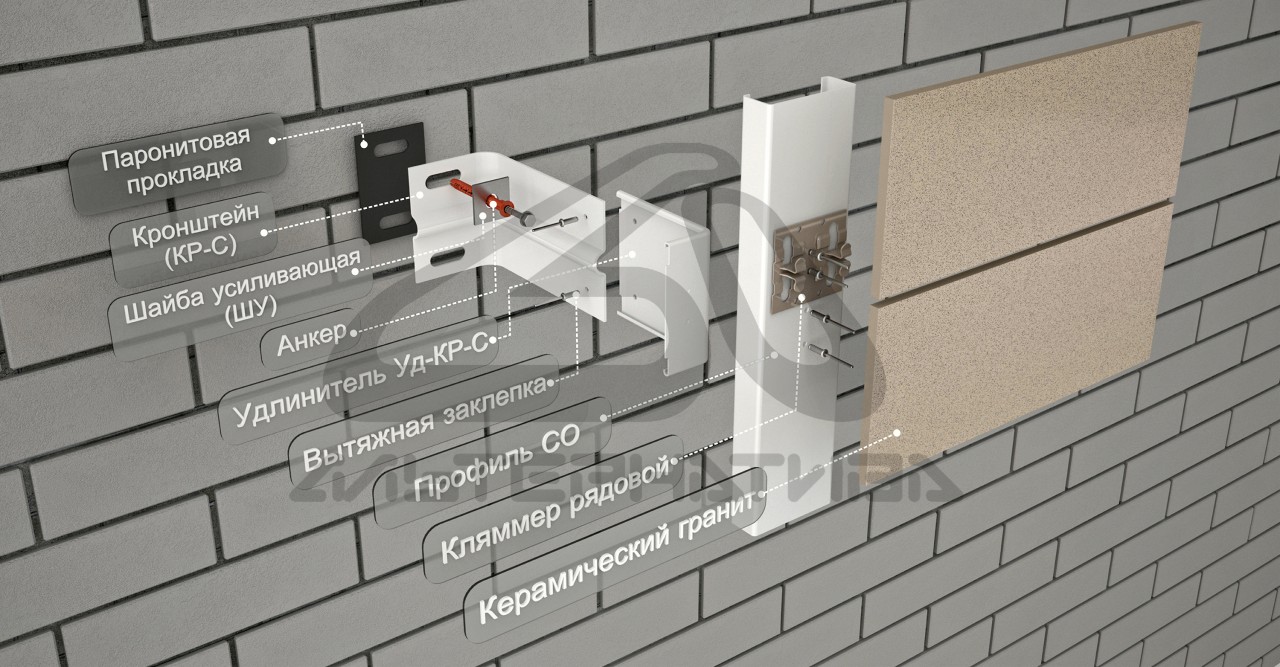

Вентилируемый фасад из керамогранита с С-образным профилем из нержавеющей или оцинкованной стали с полимерным покрытием

Подробнее

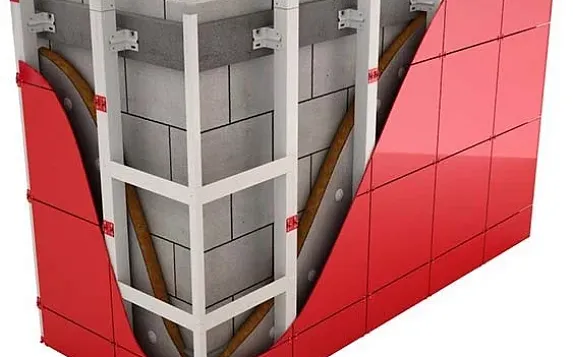

Вентилируемый фасад из керамогранита с возможностью крепления несущих кронштейнов в межэтажные панели перекрытия

Подробнее

Вентилируемый фасад из керамогранита для межэтажных перекрытий на основе кронштейна КНс‐28/1 и профиля ПК/1

Подробнее

Вентфасады из керамогранита

Вентилируемый фасад из керамогранита представляет собой конструкцию, состоящую из трех элементов: теплоизоляции и ветрозащиты, крепежной системы и облицовочного материала. Главная особенность вентфасадов – воздухопроницаемость, благодаря чему вся влага выводится наружу. Этим обеспечивается надежность и длительный срок эксплуатации всей системы.

Вентфасад из керамогранита придает дому привлекательный внешний вид, гарантирует отличные показатели тепло- и звукоизоляции, защищает стены от неблагоприятных атмосферных явлений.

Характеристики вентфасада из керамогранита

  • Класс пожарной опасности системы К0
  • Группа горючести облицовочного материала НГ
  • Срок службы до 50 лет

Устройство вентилируемого фасада и принцип его работы

В основе работы вентфасада лежит принцип разности температур внутри здания и вне его. При минусовой температуре снаружи происходит образование теплового потока, направленного от теплой части стены к холодной. При прохождении воздуха через материалы они нагреваются. В результате на наружной поверхности теплоизоляционного слоя температурный показатель на 1-3 градуса станет больше, нежели на улице.

Летом срабатывает обратный эффект, т.е. при нагревании облицовки часть тепла передается на теплоизоляционный слой и повышает его температуру на 3-4 градуса. Поэтому в зимнее время вентилируемый фасад обеспечивает сохранение тепла, а в летнее сохраняет прохладу.

Движение воздушного потока создается благодаря зазорам между керамогранитными плитами и в внутренней части конструкции. Холодный воздух с улицы, попадая внутрь фасада, соприкасается с утепляющими материалами и поднимается вверх со скоростью до 0,5 м/с. Это позволяет образовать постоянный воздушный поток.

При устройстве вентилируемого фасада надо учитывать, что и кронштейны принимают участие в теплообмене. Через них теряется 10-50% тепла, поэтому чтобы компенсировать теплопотери, толщина теплоизоляционного слоя увеличивается на аналогичные показатели.

Структура вентилируемого фасада из керамогранита

Вентилируемый фасад из керамогранита
  • 1. несущая стена;
  • 2. кронштейн;
  • 3. термоизолирующая прокладка;
  • 4. анкерный дюбель;
  • 5. профиль Г-образный;
  • 6. профиль П-образный;
  • 8. утеплитель;
  • 9. гидро-ветрозащитная паропроницаемая мембрана;
  • 10. тарельчатый дюбель;
  • 11. заклепка вытяжная (широкий бортик с втулкой);
  • 12. облицовочный материал - керамогранит


Специальная мембрана обеспечивает гидроизоляцию и защиту от ветра.

Технологический проем (вентилируемое пространство), расположен между слоем теплоизоляции и внешней облицовкой. Наличие воздушной прослойки способствует эффективному выводу конденсата и снижению теплопотерь.

Теплоизоляционный материал должен максимально плотно прилегать к стене, так как в места неплотного прилегания легко попадает ветер и тем самым остужает ее.

Основные технические характеристики вентфасадов

  • Прочность и длительный срок эксплуатации всей конструкции;
  • Экологичность и безопасность материала;
  • Огнеупорность. Керамогранит относится к классу негорючих материалов. При возгорании здания он существенно снизит темпы распространения огня (термоустойчивость достигает показателя в 1300 градусов);
  • Низкое водопоглощение (не превышает 0,05%);
  • Устойчивость к механическим повреждениям;
  • Морозоустойчивость;
  • Износостойкость.

Как правильно выбрать керамогранит?

керамогранитная плита

При выборе керамогранитных плит для вентилируемого фасада учитываются следующие нюансы:

Общий объем плит керамогранита должен быть на 10% больше, чем площадь стен здания, которые будут облицовываться;

Размер плиты. Наиболее распространены варианты 300х300 см, 400х400 и 600х600 мм. Плиты размером 600х600 позволяют внешне придать зданию больший размер, а также снижают количество швов. Плиты меньших габаритов характеризуются малым весом, поэтому их легче монтировать.

Выбрать керамогранит можно по фактуре, которая может быть:

  • Матовая. Плиты характеризуются минимальной стоимостью, они не подвергаются шлифовке и полировке. Материалу свойственны повышенная прочность и твердость;
  • Полированная. Поверхность плит – гладкая и блестящая, благодаря чему она отлично отражает свет;
  • Недополированная. Плиты полируются не полностью, их уровень зеркальности находится в пределах 20 процентов;
  • Шлифованная. Для обработки керамогранита применяются грубые абразивные материалы;
  • Рустикальная. Плиты проходят процедуру искусственного состаривания, в результате чего фасад приобретает уникальный дизайн.

Выбор цветового исполнения керамогранитных плит практически неограничен, что позволяет воплотить любое дизайнерское решение.

Керамогранит, цвет бежево-серый моноколор Керамогранит, цвет голубой моноколор Керамогранит, цвет светло-желтый моноколор
Керамогранит, цвет серый моноколор Керамогранит, цвет кирпичный моноколор Керамогранит, цвет светло-зеленый травертин

Все расцветки керамогранита

Как рассчитать количество керамогранита для вентилируемого фасада?

Оптимальный вариант – приобретение облицовочного материала с 10-15% запасом. Показатель определяется разновидностью шва, который будет выбран при монтаже керамогранита, а также углом укладки плитки относительно основных плоскостей. Потери могут возникнуть в случае многократного сверления и резки материала. Рекомендуется оставлять ремонтный запас 1-2%, так как есть вероятность боя керамогранита.

Преимущества керамогранитного фасада

  • Широкая сфера применения. Керамогранитом облицовываются промышленные, торговые объекты, жилые и офисные здания;
  • Снижение расходов на эксплуатацию дома, что достигается за счет обеспечения понижения теплопроводности стен;
  • Возможность сокрытия дефектов и неровностей основных стен здания, что также ведет к экономии средств на ремонт;
  • Доступная стоимость облицовки;
  • Простота монтажа. Он может проводиться в любое время года;
  • Сохранение первоначальных характеристик в течение всего срока службы.

Монтаж вентфасада из керамогранита

Его возведение предполагает создание на стенах дома каркаса глубиной до 50 см специально созданного для монтажа утеплителя и крепления плит керамогранита. На фасад здания монтируется специальная обрешетка (подсистема), в которую помещаются тепло- и гидроизоляционный слои. В результате создается надежная защита здания от внешних воздействий и существенно улучшаются его теплоизоляционные свойства.

Фиксация керамогранитных плит производится двумя способами – при помощи видимых или скрытых элементов:

При технологии с видимым креплением используются кляммеры, закрепляемые заклепками на профилях. За счет задействования кляммеров четырех разных видов имеется возможность крепить керамогранитные плиты различной толщины (8-13 мм) и получать разный по толщине шов (6-8 мм).

Монтаж вентилируемого фасада без швов предполагает сверление отверстия для дюбелей по тыльной стороне плиты (количество точек крепежа – 4). Многие варианты плит оборудованы заводскими отверстиями, что облегчает процесс их установки. Для крепления кронштейнов используются специальные болты и защелки, имеющие антикоррозийное покрытие.

Видео монтажа фасадной системы «Альт-Фасад 01»

Этапы монтажа конструкции венфасада и керамогранитных плит

  • на фасаде здания производится разметка мест для установки анкерных болтов. От края стены минимальный отступ должен составлять не менее 10 см. Расстояние между отверстиями определяется исходя из размеров плит;
  • полученные отверстия очищаются от пыли, в них вставляются анкера;
  • при помощи болта через паронитовую прокладку к анкеру фиксируется кронштейн;
  • монтируется теплоизоляционный слой. Наиболее часто используется минеральная вата в виде плит. В местах прохождения плит через кронштейны делают прорезы, благодаря чему утеплитель находится максимально близко к стене. Ширина швов между теплоизоляционными плитами не должна быть больше 2 мм;
  • на кронштейны плотно одеваются прижимы, а утеплитель фиксируется при помощи дюбелей;
  • к кронштейнам крепятся вертикальные металлические направляющие. Между собой направляющие закрепляются при помощи скобы. Дополнительно на кронштейны могут одеваться компенсаторы – приспособления для выравнивания кривизны стен (до 20 градусов);
  • снизу на направляющих крепятся стартовые кляммеры после чего начинается установка керамогранита. Оставляется вентиляционный зазор под облицовкой, который обычно составляет 3-5 см. Фиксация плит производится так, чтобы их край находился четко на середине направляющего профиля. Щели между плитами должны составлять примерно 4-5 мм.

Вентфасад из керамогранитных плит – оптимальный способ защиты стен от разрушения вследствие неблагоприятных погодных условий, гарантия комфортного микроклимата внутри здания и отличное украшение стен здания.
