Вертикальная С-образная система крепления керамического гранита

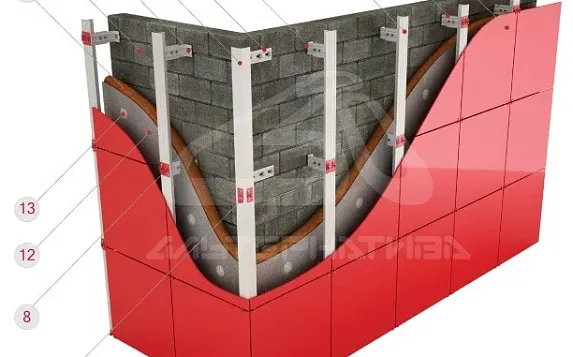

1. несущая стена
2. кронштейн КР-С
3. термоизолирующая
прокладка
4. анкерный дюбель
5. профиль Г-образный
6. профиль С-образный
7. полка угловая
8. кляммер рядовой
9. кляммер стартовый
10. кляммер угловой
11. утеплитель
12. гидро-ветрозащитная
паропроницаемая мембрана
13. тарельчатый дюбель
14. облицовочная плита
Описание

Группа компаний Альтернатива представляет новую фасадную систему для навесных вентилируемых фасадов с воздушным зазором, основой новой системы является С-образный профиль.

В новой системе применяется С-образный профиль из нержавеющей или оцинкованная сталь с полимерным покрытием, длинна профиля составляет 3 метра, данный профиль крепится к стене с помощью кронштейна из такой же стали что и профиль. В системе кронштейны имеют свойство увеличивать вынос от стены (максимальный вынос 350 мм.) Такое свойство кронштейна дает возможность воплощать различные решения в вариантах облицовки зданий. На данной системе легко применяются различные варианты облицовки, такие как керамогранит и фиброцементная плита. Системы АЛЬТ-ФАСАД легко сочетаются с новой системой.

В XXI веке трудно представить города без зданий, фасады которых облачены в керамический гранит. Ведь в настоящее время керамогранит - один из самых популярных декоративных облицовочных материалов во всем мире.

Этот материал используется для создания эстетичных и долговечных фасадов торговых центров, общественных и административных зданий, а также жилых домов.

Керамический гранит имеет ряд преимуществ по сравнению с другими материалами: группа горючести НГ, широкая цветовая гамма, твердость, устойчивость к низким температурам, износостойкость, долговечность, сохранность цвета и многое другое.Именно поэтому группа компаний «Альтернатива» разработала и воплотила в жизнь фасадные системы, позволяющие крепить этот уникальный материал.

Вертикальная оцинкованная фасадная система АЛЬТ-ФАСАД 01 для крепления керамического гранита представляет собой каркас из оцинкованных С-образных профилей. Раздвижные кронштейны, применяемые в системе, допускают вылет фасада до 350 мм и применение утеплителя до 250 мм. Для увеличения срока службы металлический каркас изготовлен из оцинкованной стали 08ПС, на который дополнительно наносится полимерное покрытие. Кляммера для крепления керамического гранита выполнены из различных нержавеющих сталей и окрашиваются полимерной краской в цвет облицовочного материала.

Система «АЛЬТ-ФАСАД-01» предназначена для облицовки и утепления наружных стен зданий и сооружений различного назначения плитами из керамогранита. Данная фасадная система соответствует всем техническим стандартам в соответствии с требованиями РОССТРОЯ. Компания Альтернатива имеет необходимое Техническое свидетельство (№2356-09) и Техническую оценку (№2356-08) на разработанную систему.

Система навесных вентилируемых фасадов «АЛЬТ-ФАСАД-01» это

  • Долговечность применения – более 40 лет службы;
  • Экономичность – обеспечивается благодаря собственному производству комплектующих, простотой сборки и, вследствие чего, быстрому монтажу;
  • Безопасность – подтверждена всеми проведенными испытаниями (класс пожарной опасности К0, сейсмичность до 9 баллов, наличие всех Технических свидетельств);
  • Собственное производство комплектующих системы НВФ;
  • Разработанная система качества на предприятии, позволяющая предоставлять заказчику только высокотехнологичный и качественный продукт;

Вентилируемый фасад «АЛЬТ-ФАСАД-01» крепится с помощью кронштейнов к наружной стене здания, на которые, в свою очередь, при помощи вытяжных заклепок А2/А2 (нерж./нерж.) закрепляется С-образная направляющая длиной не более 3,3м и, при помощи кляммеров, керамогранитная плита. Фасадная система очень проста и удобна в применении, благодаря этому срок монтажа значительно сокращен по сравнению с более сложными НВФ.

С целью проведения мониторинга состояния конструкции в системе предусмотрено использование быстросъемных элементов, позволяющих контролировать состояние системы.

В навесном фасаде «АЛЬТ-ФАСАД-01» применяют однослойное или двухслойное утепление при помощи минераловатной плиты на синтетическом связующем. При использовании двухслойной теплоизоляции для внутреннего слоя используются негорючие минераловатные или стекловолокнистые плиты более низкой плотности. В системе предусмотрено использование множество видов утеплителей Российских и зарубежных производителей (см. Приложение №1). Максимальная толщина теплоизоляции – 250мм, при этом толщина наружного слоя утеплителя, служащего для защиты внутреннего слоя при двухслойной теплоизоляции не менее 30мм.

Комплектующие системы: кронштейны, удлинители кронштейнов и направляющие, производятся из высококачественной оцинкованной низкоуглеродистой полуспокойной стали марки 08пс. Перечисленные элементы подконструкции покрываются специальным порошковым покрытием с целью увеличения долговечности и повышения устойчивости к влиянию агрессивных факторов окружающей среды и немеханическим воздействиям. В системе разрешены к использованию соединительные детали следующих торговых марок:

Соединительные детали Торговые марки
Анкерные дюбели MUNGO, EJOT, Hilti, Fisherwerke Artur Fisher GmbH&Co, Sormat Oy, Kew GmbH Wilten
Стальные распорные анкеры MUNGO, Hilti, Fisherwerke Artur Fisher GmbH&Co, Alfa Dubel GmbH, Sormat Oy
Химические анкеры Vopra S.R.L, Alfa Dubel GmbH
Тарельчатые дюбели KOELNER S.A., ООО «Бийский завод стеклопластиков», ООО «Термозит», Alfa Dubel GmbH, Bravool spol s.r.o., Fisherwerke Artur Fisher GmbH&Co, Hilti, EJOT, ООО «Райс-Токс»
Заклепки HARPOON, BRALO, MMA
Самонарезающие винты HARPOON типа HD

В системе вентилируемого фасада используются специальные раздвижные Г-образные кронштейны с двумя ребрами жесткости, которые позволяют компенсировать все неровности поверхности. Их длина может варьироваться от 50 до 340мм в зависимости от толщины слоя утеплителя и с учетом действительных отклонений стены от плоскости.

Одним из важнейших элементов навесных вентилируемых фасадов считаются кляммеры, которые изготавливаются из высококачественной нержавеющей стали 12X18H10T толщиной 1,2мм и шириной основания несущих лапок не менее 12мм., на территории собственного завода компании «АЛЬТЕРНАТИВА» в г. Трехгорном Челябинской области. Благодаря собственной производственной базе, компания всегда отслеживает качество и улучшает технологии производства этих комплектующих, что влияет на безопасность применения, долговечность и экономичность системы. Все производимые кляммеры, используемые в системе, подвергаются обязательным испытаниям в ЗАО «Институт исследований, испытаний строительных материалов и продукции «Композит-Тест» в подтверждение чему прилагается Протокол испытаний №ИКТ-228-2008 от 01.08.2008г. Комплектующие исследуются на разрушающие нагрузки, такие как ветровая, весовая и их совместное воздействие.

В подконструкции применяются следующие виды кляммеров: стартовый, рядовой и угловой. Благодаря профессионально разработанной системе навесных вентилируемых фасадов, толщина межплиточного шва остается минимальной.

Помимо кляммеров, на мощностях завода производятся элементы примыкания фасадной системы к основанию, такие как оконные и дверные короба, сливы для примыкания конструкции к оконным и дверным проемам, цоколю, также крышка для парапета. Этот факт еще раз подтверждает экономичность и в тоже время качество подконструкции. Вентфасад «АЛЬТ-ФАСАД-01» предусматривает использование керамогранита размерами 600х600 и 600х1200 мм и толщиной от 8 до 12 мм в зависимости от фирмы-изготовителя, также разрешено применять плиты меньших размеров. Система предусматривает использование разнообразных торговых марок керамогранита Итальянского, Российского и Китайского производства, соответствующего требованиям к системе НВФ (см. Приложение №2).

Использование «АЛЬТ-ФАСАД-01» гарантирует лучшую в своем классе защиту от агрессивных факторов окружающей среды, пожарную безопасность, звуко- и шумо изоляцию, неограниченный выбор дизайнерских решений, возможность проведения фасадных работ в любое время года, экономию электроэнергии, длительный срок службы и пр.

В соответствии с ФЗ «О техническом регулировании» новая строительная продукция, разрабатываемая и передаваемая в массовое (серийное) производство подлежит обязательной оценке и подтверждению на соответствие требованиям безопасности. В соответствии с этим законом компания «Альтернатива» при помощи сторонних организаций провела ряд испытаний, свидетельствующий о безопасности системы «АЛЬТ-ФАСАД-01».

Подоблицовочная конструкция успешно прошла натуральные огневые испытания на территории 26 ЦНИИ МО г. Балашиха, по результатам которых навесной вентилируемый фасадной системе «АЛЬТ-ФАСАД-01» с облицовкой керамогранитом был присвоен класс пожарной опасности К0. Это дает возможность использовать подконструкцию на зданиях высотой не более 75 метров без согласования со специалистами МЧС.

В 2008г. компания провела исследования на коррозионную стойкость в испытательном центре «ЭкспертКорр–МИСиС», специалисты которого указали рекомендуемые сроки эксплуатации системы более 40 лет. Коррозионные испытания проводились в течение 30 дней в климатических камерах, имитирующих различные атмосферные условия в соответствии с ГОСТ 9.308-85.

Данная фасадная система также успешно прошла испытания в лаборатории по сейсмостойкости сооружений ЦНИИСК им. В.А. Куреченко ФГУП НИЦ «Строительство». Испытания системы проходили с применением динамического нагружения на специальных стендах, виброплатформах и с помощью специальных вибро-машин. В результате испытаний получено заключение о возможности применения системы навесных вентилируемых фасадов «АЛЬТ-ФАСАД-01» в зонах сейсмической активности до 9 баллов, что говорит не только о безопасности применяемой системы, но и о запасе прочности.

По заказу ЗАО «Альтернатива» ЗАО ЦНИИПСК им. Мельникова произвела расчет фасадной системы с воздушным зазором «АТЬТ-ФАСАД-01» с облицовкой керамогранитной плитой. Выводом из которых, является возможность использования системы при возведении и реконструкции зданий, расположенных в I-V ветровых районах. Выбирая фасадную систему«АЛЬТ-ФАСАД-01» Вы получаете соразмерное сочетание цены и качества.
