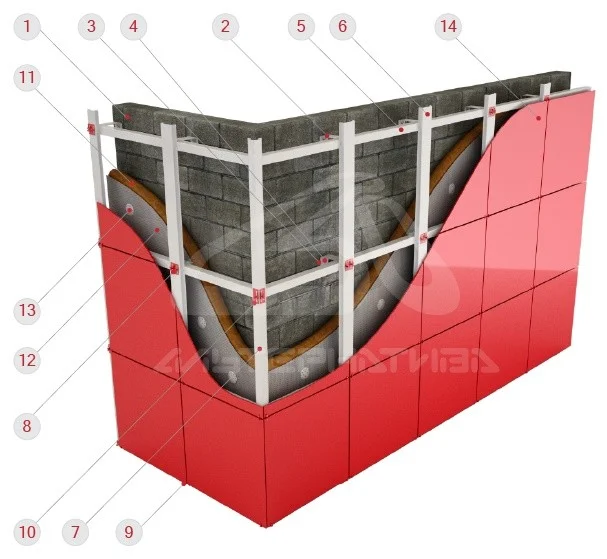

Вентилируемый фасад с горизонтально-вертикальной системой крепления керамического гранита

1. несущая стена; 2. кронштейн; 3. термоизолирующая прокладка; 4. анкерный дюбель; 5. профиль Г-образный; 6. профиль П-образный; 7. профиль Z-образный; 8. утеплитель; 9. гидро-ветрозащитная паропроницаемая мембрана; 10. тарельчатый дюбель; 11. заклепка вытяжная (широкий бортик с втулкой); 12. облицовочный материал.
Описание

Горизонтально-вертикальная фасадная система АЛЬТ-ФАСАД для крепления керамического гранита представляет собой перекрестный каркас из Г-образных, П-образных профилей, кронштейнов и кляммеров.

Данные системы аналогичны по функциональности, применение той или иной системы зачастую определяется техническим заданием заказчика и сложностью исполнения как фасада в целом, так и отдельных его элементов.

Универсальность данных систем состоит в том, что возможно их комбинированное применение для ускорения сроков производства работ и удешевления стоимости квадратного метра фасада.

Механическая безопасность систем их прочность и устойчивость, соответствие требованиям пожарной безопасности подтверждены технической документацией на продукцию, выполненной с учетом требований отечественных и зарубежных нормативных документов.

Благодаря надежной конструкции, простоте сборки и сравнительно невысоким ценам наши фасадные системы являются наилучшим выбором при реконструкции и строительстве зданий. Их высокое качество подтверждено реальным применением на жилых, административных, промышленных объектах во многих городах России.

Для регионов с повышенной влажностью и высокими ветровыми нагрузками системы, производимые компанией, изготавливаются из различных нержавеющих сталей, в связи с чем срок службы системы увеличивается свыше 50 лет. Фасадные системы, выполненные из нержавеющей стали, по долговечности и техническим характеристикам превосходят оцинкованные и алюминиевые фасадные системы.

Конструкция навесных вентилируемых фасадов «АЛЬТ-ФАСАД-01» пригодна для наружной облицовки и утепления стен зданий и сооружений с применением керамоганита. Фасадная система может применяться на стенах зданий из самых разнообразных материалов: бетона, кирпича, стеновых блоков и пр. В соответствии с Техническим свидетельством (№2452-09) и Технической оценкой (№ ) система разрешена к применению на всей территории РФ.

Почему именно «АЛЬТ-ФАСАД-01»:

  • Наличие собственного производства в г. Трехгорный Челябинской области;
  • Безопасность – подтверждена всеми проведенными испытаниями:
    • наличие всех необходимых ТС;
    • пожароопасность системы К0;
    • сейсмичность до 9 баллов.
  • Долговечность – более 40 лет службы;
  • Экономичность – собственное производство обеспечивает Вам самые выгодные условия;
  • Система качества на предприятии - обеспечивает поставку комплектующих исключительно высокого качества.

Федеральный закон № 184-ФЗ «О техническом регулировании» закладывает основы радикальной реформы всей системы установления обязательных требований к продукции, процессам производства, эксплуатации, хранения, перевозки, реализации и утилизации, выполнению работ и оказания услуг, а также оценки и подтверждения соответствия. Система навесных вентилируемых фасадов «АЛЬТ-ФАСАД-01» соответствует всем требованиям безопасности.

Фасадная система прошла экспериментальные исследования по оценке сейсмостойкости фасадной системы «АЛЬТ-ФАСАД-01» в Институте ФГУП «НИЦ «Строительство» ЦНИИСК им. В.А. Кучеренко. Целью лабораторных испытаний явилась оценка пригодности и эксплуатационной надежности навесных вентилируемых фасадов при использовании их на зданиях, возводимых в сейсмических районах. Натурные исследования фасадной системы проводились с применением специальных стендов, виброплатформ и вибромашин. Результатом проведенных испытаний явились рекомендации к применению подконструкции в регионах с сейсмичностью более 9 баллов.

В 26 ЦНИИ МО г. Балашиха система навесных фасадов прошла огневые испытания, результатом которых явилось присвоение подконструкции класса пожарной опасности К0, и разрешение ее использования при строительстве зданий и сооружений.

Безопасность основной фактор качества системы вентилируемых фасадов, поэтому для компания «Альтернатива» Испытательный центр «ЭкспертКорр-МИСиС» провел анализ устойчивости к атмосферной коррозии металлических деталей системы навесного вентилируемого фасада. Для проведения анализа использовались фрагменты навесной фасадной системы: направляющие, кронштейны, удлинители кронштейнов, кляммеры, заклепки и болты. Исследования проводились с имитацией слабоагрессивной, среднеагрессивной промышленной атмосферы и среднеагрессивной приморской атмосферы. В результате 30 дневных испытаний был установлен срок службы вентилируемого фасада из оцинкованной стали - более 40 лет.

Навесной вентилируемый фасад «АЛЬТ-ФАСАД-01» представляет собой перекрестный каркас выполненный из гнутых оцинкованных профилей с полимерным покрытием и различных видов комплектующих. Конструкция крепится при помощи кронштейнов к внешней стене зданий, к которой двумя вытяжными заклепка А2/А2 (нерж./нерж.) крепится горизонтальная направляющая, к которой, в свое очередь, такими же заклепками крепится вертикальная П-образная и Z-образная направляющая и керамогранит. Благодаря досконально продуманной фасадной системе и использованию как горизонтальных, так и вертикальных направляющих она имеет очень высокую несущую способность и гарантирует безопасность. Длина направляющих в подконструкции не должна превышать 3,3м.

Используемые в системе Г-образные кронштейны различной длины с двумя ребрами жесткости обеспечивают высокую несущую способность конструкции и помогают компенсировать неровность стен от 50 до 340 мм с учетом толщины слоя утеплителя.

Система вентилируемых фасадов изготавливается из высококачественной оцинкованной низкоуглеродистой полуспокойной стали марки 08п. Комплектующие системы подвергаются обязательному окрашиванию, что продлевает жизнь системе НВФ, защищая ее от внешних воздействий окружающей среды, и, тем самым, обеспечивает ее безопасность.

В системе навесных вентилируемых фасадов «АЛЬТ-ФАСАД-01» могут применяться два вида утепления: однослойное и двухслойное. Для однослойного утепления и наружного слоя двухслойного утепления применяются минераловатные плиты на синтетическом связующем. Для внутреннего слоя используются минераловатные и стекловолокнистые плиты с более низкой плотностью. Максимальная толщина теплоизоляции составляет 250 мм, при этом толщина наружного слоя составляет не менее 30мм. При этом максимальный размер воздушного зазора между наружной поверхностью слоя утеплителя и внутренней поверхностью керамогранита составляет 100мм, минимальный – 40мм. В подконструкции возможно применять различные виды теплоизоляции (см. Приложение №1).

В НВФ «АЛЬТ-ФАСАД-01» применяются различные соединительные детали:

Соединительные детали Торговые марки
Анкерные дюбели MUNGO, EJOT, Hilti, Fisherwerke Artur Fisher GmbH&Co, Sormat Oy, Kew GmbH Wilten
Стальные распорные анкеры MUNGO, Hilti, Fisherwerke Artur Fisher GmbH&Co, Expandet Screw Anchors A/S, Sormat Oy
Химические анкеры Vopra S.R.L, ChemFix Products LTD
Тарельчатые дюбели KOELNER S.A., ООО «Бийский завод стеклопластиков», ООО «Термозит», Alfa Dubel GmbH, Bravool spol s.r.o., Fisherwerke Artur Fisher GmbH&Co, Hilti, EJOT, ООО «Райс-Токс»
Заклепки HARPOON, BRALO, MMA
Самонарезающие винты HARPOON типа HD

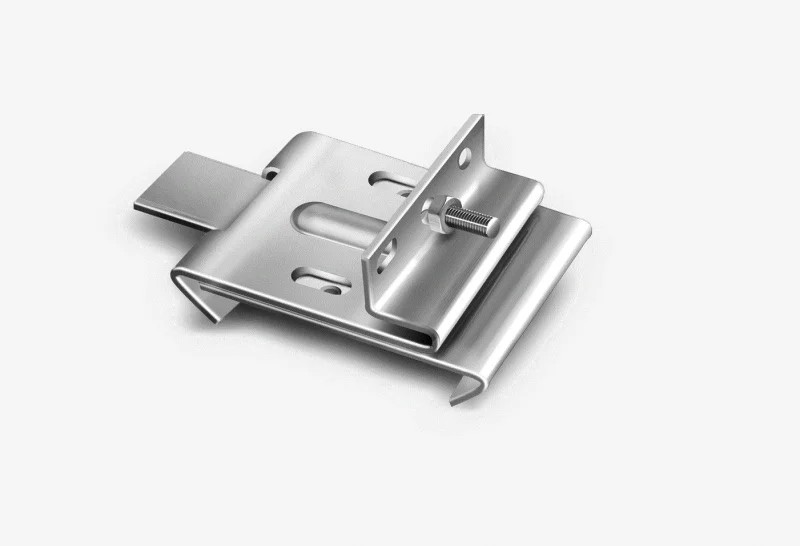

Для крепления облицовки – керамоганита используется кляммеры, которые производятся на территории завода производителя подконструкции в г. Трехгорном Челябинской области. Кляммеры жестко крепятся к направляющим заклепками А2/А2 (нерж./нерж.). Изготавливаются из высококачественной нержавеющей стали 12X18H10T с полимерным лакокрасочным покрытием под цвет облицовки толщиной 1,2 мм. Благодаря профессионально разработанной подконструкции вентфасада, шов между плитами керамогранита составляет не более 6 мм. Несущий каркас подоблицовочной конструкции должен быть выполнен таким образом, что бы стыки вертикальных и горизонтальных профилей, используемых в системе, не перекрывались облицовочными плитами из керамического гранита. Благодаря собственному производству компания «Альтернатива» всегда отслеживает качество поставляемых комплектующих и гарантирует высшее качество, в свою очередь этот факт обеспечивает, в том числе и экономичность использования. С целью обеспечения гарантии качества компания «Альтернатива» благодаря ЗАО «Институт исследований, испытаний строительных материалов и продукции «Композит-Тест» в обязательном порядке проводит испытания кляммеров (протокол испытаний №ИКТ-228-2008г.). Основными оценочными показателями являются ветровая и весовая нагрузки. Результатом проведенных испытаний является возможность применения данного вида комплектующих в составе подконструкции навесных вентилируемых фасадов «АЛЬТ-ФАСАД-01». В системе применяется стартовые и рядовые кляммеры. Стартовые кляммеры имеют две несущие лапки, на которые опираются своей угловой частью две соседние плиты облицовки, а рядовые дополнительно имеют две лапки, которые удерживают верхнюю часть двух ниже расположенных плит.

В данной подконструкции возможно использование керамогранита различных производителей (см. Приложение №2), что дает возможность широкого выбора цвета и фактуры облицовочного материала. Также в системе предусмотрено использование керамического гранита в зависимости от фирмы изготовителя. В технической оценке на систему «АЛЬТ-ФАСАД-01» имеется пункт, который дает возможность применять любые комплектующие, а также облицовочный материал, при условии, что он обладает аналогичными техническими характеристиками и соответствует назначению применения материала, и имеет технические свидетельства.

Благодаря наличию собственного производства компания «Альтернатива» на территории собственного завода изготавливает оконные и дверные короба, сливы для примыкания конструкции к оконным и дверным проемам и цоколю, так же крышку для парапета из оцинкованной стали. Этот факт также обеспечивает высокое качество поставляемых комплектующих и экономичность.

Система навесных вентилируемых фасадов «АЛЬТ-ФАСАД-01» обладает всеми преимуществами характерными для вентилируемых фасадов и является идеальным сочетанием цены и качества.
