Вентилируемый фасад из кирпича

Горизонтальные связи устанавливаются исходя из расхода:
- на рядовой плоскости фасада связи устанавливаются по
вертикали не более чем через 3 ряда кладки или с шагом не
более 350 мм, по горизонтали - не более 400 мм;
- располагать связи в шахматном порядке;
- рядом с проемами, температурными швами, углами, краями
облицовки и т.д. добавляются связи через каждые 3 ряда
кладки или с шагом 350 мм

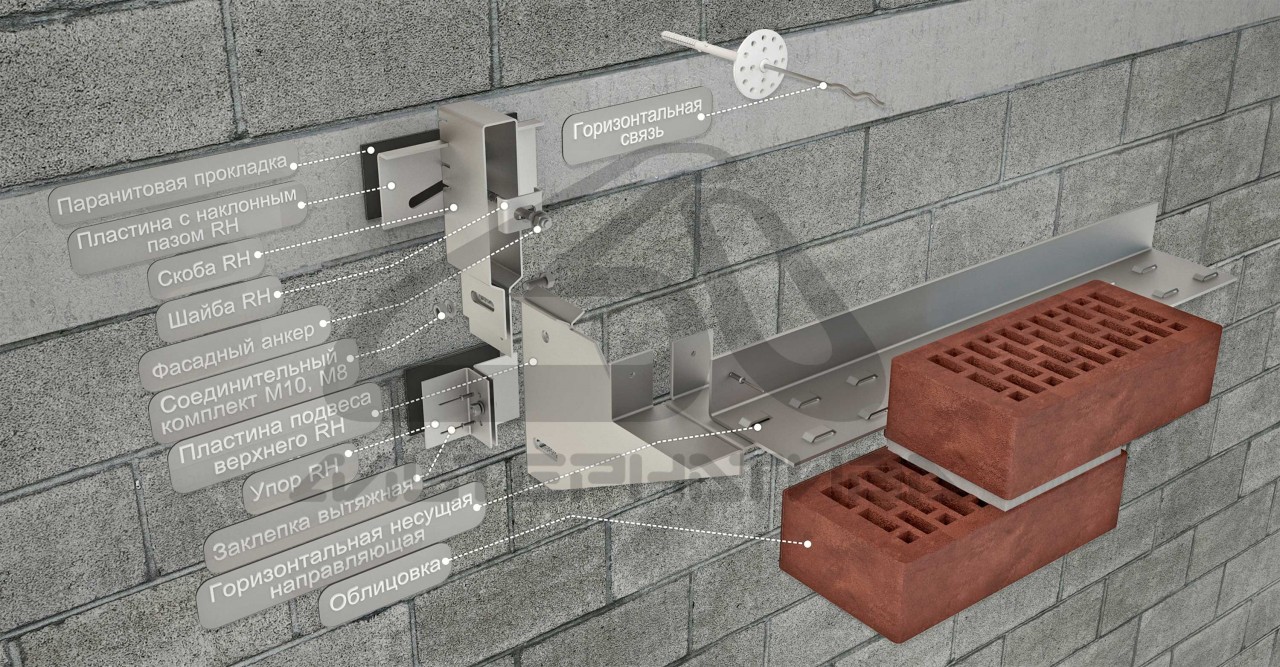

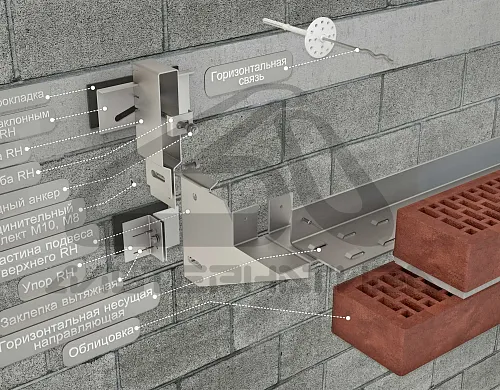

Кронштейны, применяемые в конструкции навесной фасадной системы, представляют собой сборное изделие, собираемое при помощи болтовых соединений М8, М10, состоящих из болта, 2 шайб, пружинной шайбы и гайки, и вытяжных заклепок и состоят из следующих элементов:

- пластина с наклонным пазом RH;
- скоба RH;
- пластина подвеса верхнего RH (правая, левая) / Пластина подвеса нижнего RH (правая, левая);
- упор RH;
- шайба RH.

Все элементы изготавливаются из коррозионностойких сталей.

Пластина с наклонным пазом устанавливается на несущее основание для регулировки скобы RH в случае невозможности установки анкера в проектное положение (попадание в арматуру, неровное основание ошибка при монтаже и т.д.) в диапазоне 100 мм по горизонтали и до 80 мм по вертикали. Скоба RH служит как переходной и несущий элемент для пластины RH. Конструкция скобы в совокупности с упором RH позволяет регулировать угол наклона пластины подвеса относительно несущего основания. Возможность изготовления пластин подвеса с вылетом от несущего основания до 500 мм и вышеперечисленные возможности регулировки позволяют воплотить в жизнь самые смелые архитектурные решения и придать фасаду неповторимый облик.

Следующим элементом системы является горизонтальная несущая направляющая, на которую с раствором устанавливается кирпич, а расположение и конфигурация перфорации обеспечивает необходимую адгезию и предотвращает сдвиг кладки вдоль горизонтальных швов.

Еще одним элементом системы являются гибкие связи. Они противодействуют ветровым нагрузкам, компенсируют температурные и иные деформации, являясь элементом крепления теплоизоляции, сохраняет теплотехнические характеристики, отсекая мостик холода.

Немаловажным фактором при выборе системы является возможность её применения в качестве обрамления оконных и дверных откосов, проемов. Данные конструктивные особенности позволяют применять кирпичную кладку или архитектурные элементы из стеклофибробетона, в том числе с интегрированным кирпичом, воплощая самые смелые замыслы архитекторов с соблюдением всех требований по пожарной безопасности, несущей способности и долговечности.
