Навесная фасадная система с воздушным зазором «Альт-Фасад-08» для облицовки бетонными армированными панелями, декоративными элементами из стеклофибробетона и объемными декоративно-облицовочными изделиями из cтеклокомпозитного пластика

Заказать проект фасада из клинкерной плитки (кирпича) и рассчитать стоимость материала +7 495 989-45-99

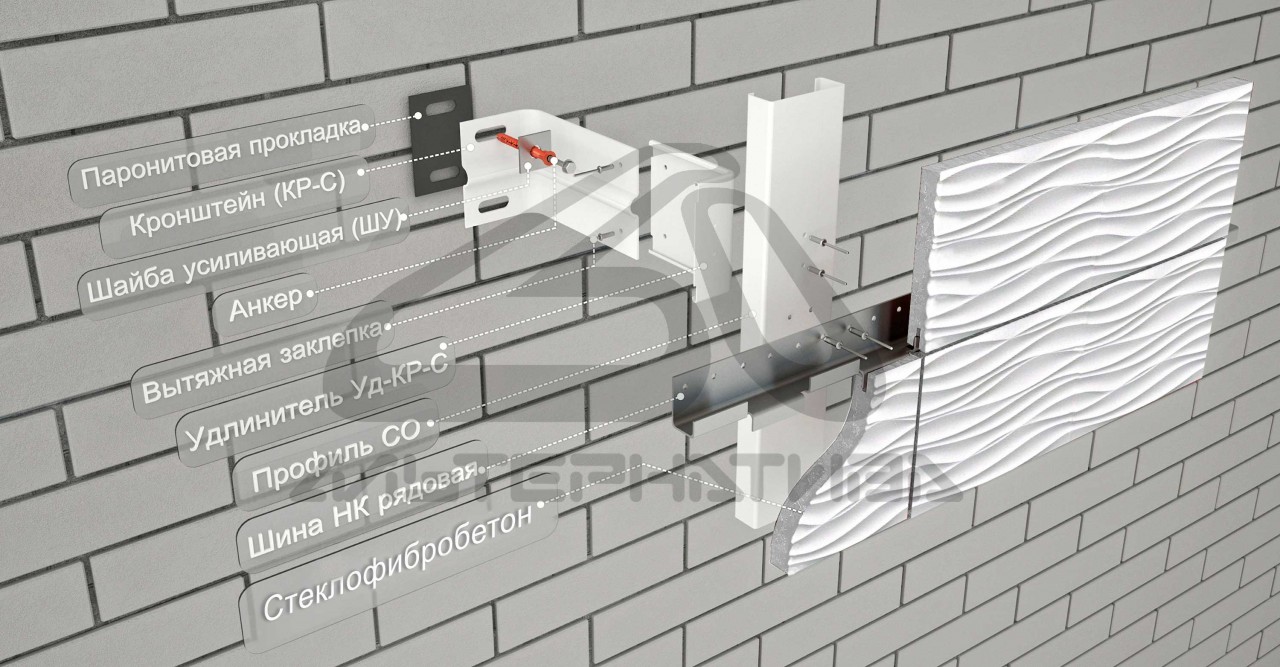

СОСТАВ НАВЕСНОЙ ФАСАДНОЙ СИСТЕМЫ «АЛЬТ-ФАСАД-08»
1. Навесная фасадная система «Альт-Фасад-08» представляет собой систему горизонтальных и
вертикальных профилей и кронштейнов, выполненных из оцинкованной стали с покрытием 1
класса по ГОСТ 14918-80 с последующей двухсторонней окраской порошковыми эмалями
горячего отверждения толщиной не менее 45 мкм или из коррозионностойкой стали по ГОСТ
5632-72.
2. Материалы, входящие в состав НФС:
- несущие кронштейны;
- удлинители кронштейнов;
- паронитовые (теплоизолирующие) прокладки для кронштейнов;
- усиливающие шайбы для кронштейнов типа ШУ;
- несущие горизонтальные и вертикальные направляющие профили;
- сварные элементы из прокатной стали;
- держатели панелей верхние и нижние (ДПБ-в и ДПБ-н);
- оконные кронштейны;
- угловые полки ПУ.
3. Помимо вышеперечисленных материалов, в состав навесной фасадной системы входят
материалы, поставляемые (производимые) сторонними предприятиями:
- тонколистовая оцинкованная или коррозионностойкая сталь;
- утеплитель;
- ветровлагозащитные паропроницаемые мембраны;
- фасадные анкера и дюбели;
- дюбели для теплоизоляции тарельчатого типа;
- вытяжные заклепки;
- самонарезающие винты.

ТРЕБОВАНИЯ К СОСТАВУ РАБОЧЕГО ПРОЕКТА НАВЕСНОЙ ФАСАДНОЙ СИСТЕМЫ «АЛЬТ-ФАСАД-08»

1.Рабочий проект на монтаж НФС должен выполняться на основании действующей нормативно-
технической документации и технического задания.
2.Техническое задание на разработку рабочего проекта должно содержать:
- архитектурные чертежи фасадов здания, включающие данные о фактуре и цвете облицовочных
материалов, чертежи архитектурных деталей (карнизов, обрамления проемов и т.п.);
- рабочие чертежи наружных стен, включая узлы (кладочные планы этажей, план кровли,
разрезы);
- план участка, где расположено здание.
3.Состав рабочего проекта на монтаж НФС:
- титульный лист;
- общие данные;
- маркировка фасадов в строительных осях объекта;
- чертежи раскладки панелей замаркированных фасадов;
4
- чертежи установки направляющих профилей и кронштейнов замаркированных фасадов;
- узлы креплений, сопряжений и примыканий к окнам, витражам, цоколю и т.д.;
- протоколы испытаний анкерной техники «на вырыв» из строительного основания;
- прочностные расчеты фасадной системы с учетом ветровых нагрузок на рядовом и угловом
участках фасада, собственного веса конструкций, нагрузок от двустороннего обледенения;
- ведомость расхода материалов и ведомость облицовочных площадей на объект.
5.Дополнительно рабочий проект на монтаж НФС может содержать:
- теплотехнические расчеты по выбору толщины теплоизоляционного слоя НФС;
- дополнительные чертежи креплений, сопряжений и примыканий рекламных конструкций,
камер видеонаблюдения, систем водоотведения и т.п.
6.При появлении в рабочем проекте решений, отличных от указанных в документации на НФС,
такие решение в обязательном порядке должны быть согласованы с разработчиком системы.
